TIMER ANALOG AT8N Autonics

TIMER ANALOG

AT8N

Pengertian
            Timer analog adalah sebuah komponen listrik penghitung waktu. Ketika waktu yang telah ditentukan tercapai, maka output kontaknya akan bekerja. Output kontak timer biasanya berupa kontak NO (Normally Open) dan NC (Normally Close). Sinyal timer didapat dari supplai arus listrik pada koil timer yang akan membuat Timer ON. Respon terhadap sinyal tersebut, dapat diatur sesuai dengan fungsi Timer itu sendiri.
           Sedangkan timer analog AT8N sendiri merupakan jenis soket 8PIN,dengan jenis panggilan Analog untuk pengaplikasian yang sangat mudah. Input tegangan yang digunakan yaitu dari 100Volt - 240Volt AC atau 24Volt - 240 Volt DC yang sangat fleksibel digunakan. AT8N merupakan Timer multi fungsi.

Mengapa di beri kode AT8N?

     Seri tersebut memiliki arti yaitu AT berarti Analog Timer, 8 menunjukan adanya 8 pin plug , dan N menunjukkan Time Limit Contact.

Spesifikasi

- menggunakan tegangan AC/ DC 24v-240v
- terdapat 6 jenis mode operasi Output
- waktu kontrol 0,05 detik untuk 100 jam
- indikator ditunjukkan dengan LED

Indikator

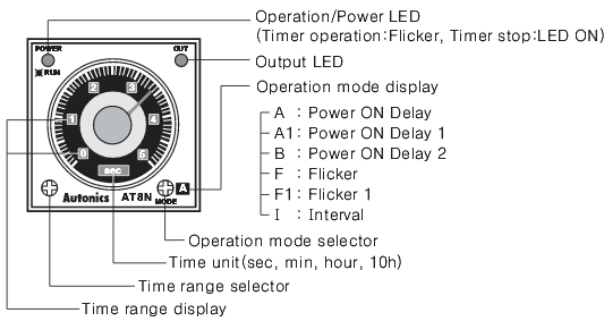

Ada beberapa item indikator pada bagian timer yang perlu diketahui, yaitu :

     - Power :  indikator bahwa supply tegangan sudah masuk
     - Out : indikator bahwa output timer kerja ( waktu actual = Set )
     - 0-5 : Scala timer ( time range selector )
     - Sec : Satuan timer dalam second / detik.
     - Jarum merah : indikator set, dirubah dengan cara diputar



Cara Kerja

pada saat timer mendapat suplay tegangan, timer akan mulai menghitung sesuai waktu yang sudah diatur. apabila timer sudah selesai menghitung , maka kontak output timer akan bekerja.

Mode dan pengkoneksian setiap mode yang digunakan pada AT8N
